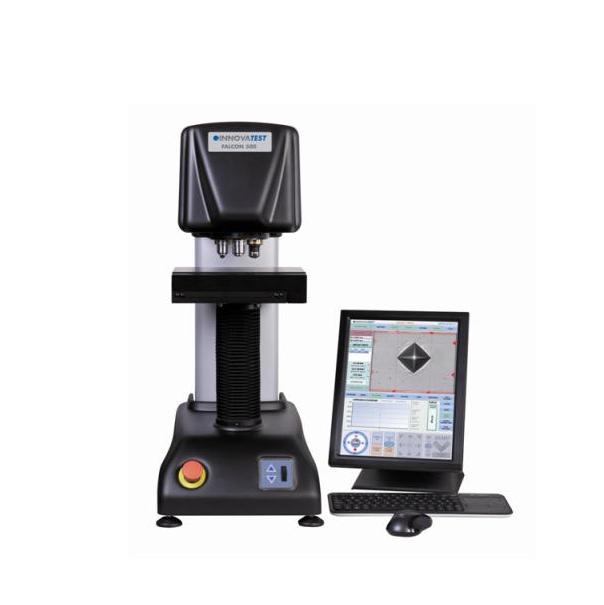

軼諾顯微/宏觀維氏硬度計FALCON 500系列
FALCON 500 系列顯微維氏、宏觀維氏和小載荷布氏硬度計屬于硬度測試儀器，改進了傳統硬度測試方法，消除了測試過程中的人為誤差。
載荷促動系統利用電控閉環技術和力傳感器技術，使得儀器在應用多個載荷進行測試時，都能獲得很好的精度和重復性。
除了這個機電控制載荷應用系統，FALCON還配備有其它優良機械和光學部件。
詳細介紹
產品概述
FALCON 500 系列顯微維氏、宏觀維氏和小載荷布氏硬度計屬于硬度測試儀器，傳統硬度測試方法，消除了測試過程中的人為誤差。
載荷促動系統利用電控閉環技術和力傳感器技術，使得儀器在應用載荷進行測試時，都能獲得很好的精度和重復性。
除了這個機電控制載荷應用系統，FALCON還配備有其它優良機械和光學部件。
IMPRESSIONS 硬度測試系統包含有許多創新的軟件功能，包括：文件存儲，測試程序設置和存儲，圖像縮放，自動對焦，上下限設置，硬度值轉換，系統設置和（遠程）控制，陣列測試（CHD/Nht/Rht）以及多種測試結果再現性的應用。
全自動圖像評估技術和直觀的操作軟件可以人為不利因素干擾測試結果。
防震防損傷的ABS材料外殼，保護著內部堅固的剛性機架結構，可以抵擋惡劣的環境影響。儀器內部的精密部件因此而不會受到損害，保證了儀器在多年的應用過程中保持良好狀態。即使是工件掉落下來砸到了外殼，外殼上也不會掉漆或者留下壓痕。如果有需要，可進行簡單而實惠地維護——將舊的外殼更換成新的。
FALCON系列的核心是一個功能強大的嵌入式微型系統控制器。該控制器不含機械移動或運動部件，集成在一個芯片上，并有防塵裝置保護著。該套系統的靈活性很大，如果需要可在幾分鐘內輕松地完成更換。
技術規格
|
項目名稱 |
技術數據 |
|
硬度標尺 |
（顯微）維氏，努氏，布氏 |
|
加載系統 |
力傳感器，力反饋控制，閉環系統 |
|
載荷范圍 |
1gf - 62.5Kgf |
|
電動轉塔 |
六工位；雙壓頭工位，四物鏡工位 |
|
光學系統 |
高清5Mpx視頻系統 |
|
物鏡 |
2.5x, 5x, 10x, 20x, 40x, 60x, 100x |
|
大全景攝像頭2 |
5Mpx 光學變焦攝像頭，視野范圍50 x 37mm / 200 x 160mm |
|
小全景攝像頭3 |
5Mpx 自動對焦攝像頭，視野范圍50 x 37mm |
|
電子系統 |
高品質嵌入式系統控制器，MS Windows?操作系統，15寸彩色工業觸摸屏，自動和手動測量 |
|
測試載荷 |
31gf, 2gf, 3gf, 4gf, 5gf, 6gf, 7gf, 8gf, 9gf, 10gf, 20gf, 25gf, 50gf, 100gf, 200gf, (取決于型號) 300gf, 500gf, 1kgf, 2kgf, 2.5kgf, 3kgf, 4kgf, 5kgf, 6.25kgf, 10kgf, 15.625kgf,20kgf, 25kgf, 30kgf, 31.25kgf, 50kgf, 62.5kgf |
|
維氏測試范圍 |
HV0.001, HV0.002, HV0.003, HV0.004, HV0.005, HV0.006, HV0.007, HV0.008, HV0.009, HV0.010, HV0.020, HV0.025, HV0.050, HV0.1, HV0.2, HV0.3, HV0.5, HV1, HV2, HV2.5, HV3, HV4, HV5, HV10, HV20, HV25, HV30, HV50 |
|
布氏測試范圍 |
HB1/1kgf, HB1/2.5kgf, HB1/5kgf, HB1/10kgf, HB1/30kgf;HB2.5/6.25kgf, HB2.5/15.625kgf, HB2.5/31.25kgf, HB2.5/62.5kgf |
|
努氏 |
HK0.01, HK0.02, HK0.025, HK0.05, HK0.1, HK0.2, HK0.3, HK0.5, HK1, HK2, HK5 |
|
壓頭 |
符合ISO / ASTM標準壓頭 |
|
測試循環 |
全自動，半自動，手動 |
|
標準 |
符合甚或超越ISO, ASTM, JIS 和 (Nadcap) 等標準規定 |
|
載荷精度 |
<1%，載荷在 200gf - 62.5kf范圍之內時，<1.5%，載荷低于100gf時 |
|
顯示精度 |
0.1 HV, HK, 0.5 HB |
|
硬度轉換 |
洛氏，表面洛氏，布氏，里氏和抗拉強度 |
|
統計分析 |
測試次數，最大值，最小值，平均值，最大差，標準偏差 隨著新數據的產生而實時更新 |
|
數據存儲 |
兩個80Gb固態硬盤, RAID系統 |
|
數據接口 |
USB, RJ45-LAN, WLAN, RS-232，BlueTooth，5軸數控電動X-Y工作臺接口 |
|
保荷時間 |
默認10秒，用戶自定義1-99秒（增量為1秒） |
|
打印機 |
A4, A3 彩色激光打印機(可選) |
|
手動工作臺尺寸 |
面積 100mm x 100mm, |
|
行程 25mm x 25mm, |
|
|
刻度 0.01mm |
|
|
電動工作臺尺寸 |
可選 |
|
操作溫度 |
10°C - 35°C，無凝結 |
|
環境濕度 |
10% - 90%， 無凝結 |
|
儀器尺寸 |
525mm x 323mm x 773mm |
|
儀器重量 |
75kg |
|
功率 |
100W |
|
電源 |
100VAC - 240VAC, 50/60Hz, 單相 |
標準功能
● 力傳感器，閉環力控制
● IMPRESSIONS? 用戶控制
● 自動亮度調節
● 自動對比度調節
● 自動清晰度調節
● 自動對焦
● 自動壓痕測量
● 防碰撞系統，保護物鏡和壓頭
● 壓痕圖像無級縮放調整系統
● 自動保存，程序設置，數據存儲
● 電動Z軸
● Z軸智能控制
● 雙壓頭工位，四物鏡工位
● 高品質光學系統
● 5Mpx 高清攝像頭
● 帶濾光臺大功率LED豎向照明裝置
● 嵌入式系統控制器，MS Windows?操作系統，兩個80GB固態硬盤，鼠鍵操作
● 15’’高清工業觸摸屏，縱向模式，
● 數據連接：USB 接口，RJ45 LAN, W-LAN, RS-232, Blue Tooth, 電動X-Y工作臺控制器
標準配置
1個壓頭工位/促動器；
1個INNOVATEST維氏標準硬度塊；
1個物鏡 10X；
1個物鏡 40X(最小載荷大于200gf的型號配置20X物鏡)；
手動X-Y工作臺：表面積 100mm x 100mm，行程 25mm x 25mm；
無線鼠標和鍵盤；
平口鉗；
薄片夾持鉗；
圓軸夾持鉗；
保險絲（2個）；
電源線；
4個可調支腳；
15’’工業高清觸摸屏；
INNOVATEST?證書；
安裝和操作手冊；
